Le rôle essentiel des CMM (Machine à Mesurer Tridimensionnelle) dans l’assurance qualité
La CMM (Machine à Mesurer Tridimensionnelle) est un instrument de mesure utilisé dans de nombreux secteurs industriels pour vérifier les dimensions géométriques d’un objet. Grâce à sa précision, elle permet de contrôler la conformité des pièces par rapport aux spécifications.
Définition de la CMM
Une CMM est une machine qui utilise une sonde pour déterminer les coordonnées de points sur la surface d’un objet. Ces coordonnées sont ensuite utilisées pour calculer des dimensions géométriques telles que des distances, des angles et des formes. Les CMM sont couramment utilisées pour des tâches de contrôle de qualité et d’inspection dans des environnements de fabrication.
Types de CMM
Il existe plusieurs types de CMM, chacun adapté à des applications spécifiques :
CMM à pont (Bridge CMM) : La plus courante, elle est constituée d’un pont fixe ou mobile sur lequel se déplace la sonde. Idéale pour les pièces de taille moyenne à grande.
CMM à portique (Gantry CMM) : Semblable à la CMM à pont, mais conçue pour les pièces très volumineuses. Le portique mobile permet de couvrir de grandes surfaces.
CMM horizontale (Horizontal Arm CMM) : Utilisée principalement pour les pièces de grande taille et de forme complexe, telles que les carrosseries de véhicules. La sonde est montée sur un bras horizontal.
CMM à bras articulé (Articulated Arm CMM) : Portative et flexible, idéale pour les pièces difficiles d’accès ou très grandes. Utilisée souvent dans l’inspection sur site.
CMM optique (Optical CMM) : Utilise des technologies de vision pour mesurer sans contact, adaptée aux matériaux fragiles ou souples.
Composants de la CMM
Les composants principaux d’une CMM incluent :
Structure de la machine – qui comprend le pont, le portique ou le bras qui supporte la sonde et permet son déplacement.

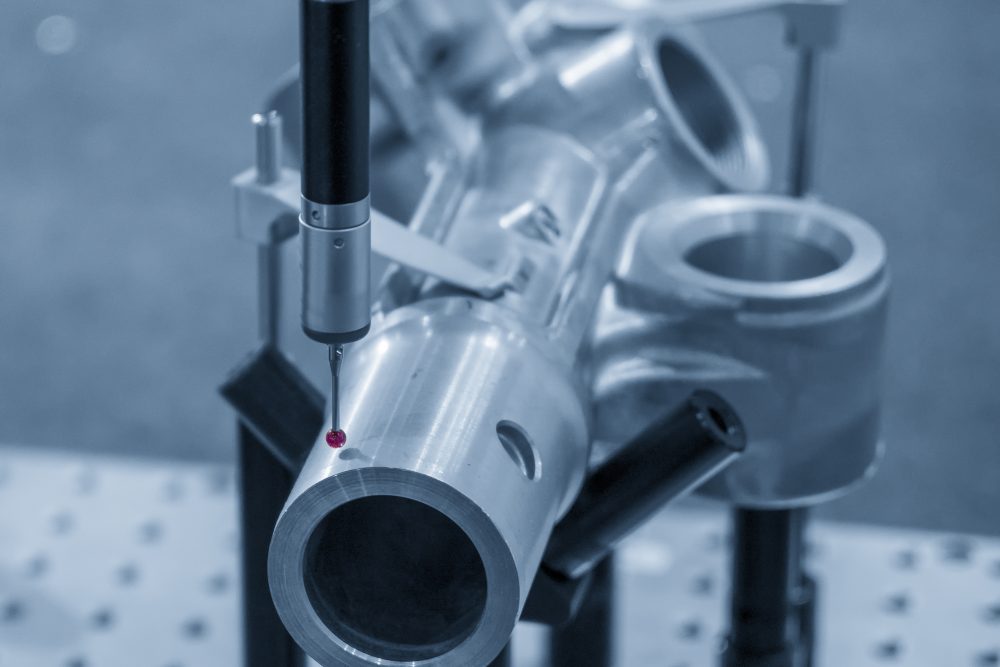

Sonde : L’élément de mesure qui entre en contact avec la pièce (sonde tactile) ou utilise des méthodes sans contact (laser ou optique).
Système de déplacement : Moteurs et guides qui permettent le déplacement précis de la sonde dans les axes X, Y et Z.
Unité de contrôle : Comprend les ordinateurs et logiciels qui contrôlent la machine et traitent les données de mesure.
Table de mesure : Surface sur laquelle la pièce à mesurer est placée. Peut être fixe ou rotative.
Logiciel de métrologie : Utilisé pour programmer les mesures, analyser les données et générer des rapports.
Utilisations de la CMM
Les Machines à Mesurer Tridimensionnelle (CMM) sont des instruments de mesure polyvalents et essentiels dans de nombreux secteurs industriels. Voici un aperçu des principales utilisations de la CMM :
Industrie automobile
Les CMM sont utilisées pour vérifier les dimensions des pièces du moteur, comme les cylindres, les pistons et les arbres à cames, afin de garantir leur conformité aux spécifications strictes. Les carrosseries de véhicules sont eux aussi mesurées pour vérifier la précision de l’assemblage et la qualité des soudures. Les CMM à bras articulé ou horizontale sont particulièrement adaptées à cette tâche.
Aérospatiale
Les composants d’avions, tels que les ailes, les fuselages et les nacelles de moteurs, sont mesurés pour assurer leur conformité aux tolérances strictes de l’industrie aérospatiale. Les turbines, les aubes de moteurs et d’autres pièces complexes nécessitent des mesures précises que seules les CMM peuvent fournir.
Fabrication de machines-outils
Les pièces de précision utilisées dans les machines-outils, comme les roulements, les engrenages et les arbres, sont inspectées à l’aide de CMM pour garantir leur exactitude dimensionnelle. Les fabricants utilisent les CMM pour vérifier les dimensions des prototypes et s’assurer qu’ils répondent aux spécifications avant la production en série.
Industrie médicale
Les implants médicaux, comme les prothèses articulaires et les implants dentaires, nécessitent des mesures précises pour assurer leur compatibilité avec l’anatomie humaine. Les instruments chirurgicaux doivent être fabriqués avec une grande précision pour garantir leur performance et leur sécurité.
Électronique
Les CMM sont utilisées pour vérifier la disposition des pistes et des composants sur les circuits imprimés, assurant ainsi leur bon fonctionnement. Les boîtiers des dispositifs électroniques, comme les téléphones et les ordinateurs, sont mesurés pour garantir un ajustement précis et une bonne performance.
Energie
Les pièces des turbines, utilisées dans les centrales électriques et les moteurs à réaction, nécessitent des mesures précises pour assurer leur efficacité et leur fiabilité. Les composants des équipements de production d’énergie, tels que les pompes et les compresseurs, sont inspectés pour garantir leur conformité aux normes de qualité.
Industrie de la défense
Les composants des systèmes d’armement, tels que les canons et les missiles, sont mesurés pour garantir leur précision et leur fiabilité. Les véhicules militaires, comme les chars et les véhicules blindés, sont inspectés à l’aide de CMM pour s’assurer de la précision de leur construction.
Production de biens de consommation
Les produits de consommation, comme les appareils électroménagers et les outils, sont mesurés pour garantir leur qualité et leur durabilité. Les emballages des produits de consommation, comme les bouteilles et les boîtes, sont aussi mesurés pour s’assurer qu’ils répondent aux normes de qualité.
GM Précision – services d’inspection CMM rapides et infaillibles
L’inspection par CMM est cruciale pour garantir la précision, la conformité et la qualité dans les secteurs industriels les plus exigeants. Chez GM Précision, nous sommes à la pointe de cette technologie, offrant des services d’inspection à la fois rapides et infaillibles. Grâce à nos équipements de mesure tridimensionnelle de dernière génération et à une équipe de techniciens hautement qualifiés, nous assurons une vérification méticuleuse de chaque composant.
